Montage des LuxTLS 100 Tageslichtsystems

Befestigungspunktefestlegen, bei Wellplatten Profil 5 = 87,3 cm und Profil 8 = 91 cm. Bei anderen Bedachungsstoffen max. 95 cm.

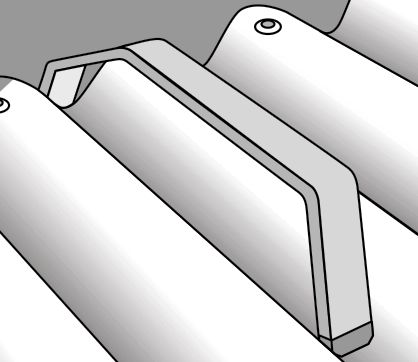

Stützbügel mit Gummikappe auf Dach (immer im Wellental) aufliegend an Firstpfette mit mind. zwei Schrauben anschrauben.

Windleitblech an Stützbügel mittig ausrichten und mit je zwei Schrauben befestigen. Lasche im Überlappungsbereich umbördeln und zusammenkneifen.

Wichtig! Zusätzlicher Versteifungswinkel an Windleitblech und Stützbügel (hier vorgebohrt) befestigen. Bis 20° Dachneigung ist kein Versteifungswinkel erforderlich.

Lichthauben auf Stützbügel auflegen und ausrichten. Die Überlappung erfolgt entgegen der Wetter- Richtung und beträgt mind. eine Sicke.

Lichthauben mit Bohrschraube auf jedem Stützbügel befestigen.



Lichthauben im Überlappungsbereich durch Befestigungsrand bohren (ø 8 mm) und mit Unterlegplatte befestigen.



Montage des LuxTLS 150 - 250 Tageslichtsystems



Vorbereitung:

Maße Firstpfettenabstand von Oberkante zu Oberkante überprüfen:

LuxTLS 150 - 150 XXL:
1050 mm - 1100 mm

LuxTLS 200 - 200 XXL:
1600 mm (plus/minus 50 mm)

LuxTLS 250 - 250 XXL:
2100 mm (plus/minus 50 mm)

Erstes Stützenpaar am Firstanfang provisorisch mit Dachpappstiften anschlagen.

Traverse probeweise auf Stütze auflegen und überprüfen, ob

  • Abstand zwischen Oberkante Bedachung und Unterkante Z-Profil (= Markierung auf Oberseite Traverse) mind. A (s. Tabelle) beträgt
  • zur Befestigung des Windleitbleches genügend Auflagefläche vorhanden ist
  • die Traversen waagerecht aufliegen







                       A



150/200/250   12 cm



GL                  18 cm

XL                  27 cm

XXL                36 cm



Traverse abnehmen und die Anfangsstützen befestigen. Zweites Stützenpaar am Firstende oder
ca. 20 m entfernt, wie beschrieben, setzen.

Schnur spannen, alle Stützen ausrichten und befestigen.
Der maximale Stützen-  Abstand beträgt bei LuxTLS 150 - 150 GL = 1,65 m
und bei LuxTLS 150 XL, XXL und 200 - 250 XXL = 1,37 m.

Abstand beträgt bei LuxTLS 150 - 150 GL = 1,65 m
und bei LuxTLS 150 XL, XXL und 200 - 250 XXL = 1,37 m.

Traverse auflegen, in Höhe und seitlichem Überstand mittels Schnur ausrichten und mit 2 Schrauben pro Stütze befestigen.

LuxTLS 250 - 250 XXL:
Zusätzliche Strebe oben im Traversenbogen und unten an der Stütze mit je 2 Schrauben befestigen.

 Z-Profil auf der Traverse auflegen, an Markierung ausrichten und mit je zwei Schrauben befestigen.



Z-Profile können an jeder Stelle mittels Stoßverbinder gestoßen werden. Die Verbindung erfolgt mit je einer Schraube links und rechts vom Stoß. Das Z-Profil am Firstende muss mindestens auf zwei
Traversen aufliegen und darf die letzte Traverse maximal um 20 cm überragen.

LuxTLS 250 - 250 XXL:
Zweites Z-Profil (s. Schnittzeichnung) ausrichten und in gleicher Weise befestigen.

LuxTLS-Lichthauben auflegen und ausrichten. Die Überlappung erfolgt entgegen der Wetterrichtung und beträgt mind. eine Sicke.

LuxTLS 150/150 GL:

LuxTLS-Lichthaube in Längsprofilierung ca. alle 30 cm (3Sicken) befestigen.


LuxTLS 150 - 250 XXL /LuxTLS 150 XL - bis LuxTLS 250 XXL:

LuxTLS-Lichthauben in jeder Tiefsicke auf jedem Z-Profil befestigen.

Windleitblech an den Haltern mittig ausrichten, dann oben, mittig und unten zwischen den Sicken
des Windleitbleches mit je einer selbstbohrenden Schraube befestigen.
Im Überlappungsbereich Lasche umbördeln und zusammenkneifen.

Montage des LuxTLS VarioFirst Tageslichtsystems

 Variante V1/V1 GL für Pfettenabstände von 300 mm bis 1050 mm
  Befestigungspunkte festlegen, Abstand max. 95 cm (bei Wellplatten Profil 5 = 87,3 cm, bei Wellplatten Profil 8 = 91 cm). Bügel bei Wellplattenbedachung immer in Wellental setzen.
  Stützbügel an Firstpfette anschrauben
  Z-Profil auf Stützbügel auflegen und verschrauben (lichter Abstand zwischen Z-Profilen s. Objektangabe).
Im Stoßbereich die Z-Profile mit Stoßverbindern montieren und beiderseits verschrauben. Das Z-Profil muss am Firstende ohne Stoß auf mind. zwei Stützbügeln aufliegen und darf den letzten maximal 20 cm überragen.
  Druck-/Zugstab bei jedem zweiten Stützbügelpaar auf den Stützbügeln mit je zwei Bohrschrauben anbringen. Der Druck-/Zugstab ist nur bei Pfettenabständen > 600 mm erforderlich.
  Windleitblech an Stützbügeln ausrichten und mit zwei Bohrschrauben befestigen. Lasche im Überlappungsbereich umbördeln.
  Versteifungswinkel an Stützbügel (hier vorgebohrt) und Windleitblech befestigen. Bis 20° Dachneigung ist kein Versteifungswinkel erforderlich.
  Lichthaube auf Z-Profile auflegen, ausrichten und mit Bohrschrauben in jeder Tiefsicke befestigen Die Überlappung erfolgt entgegen der Wetterrichtung und beträgt mind. eine Sicke.


Firstpfettenabstand:

V2 - 1110 mm bis 1340 mm

V3 - 1350 mm bis 1540 mm

V4 - 1650 mm bis 1840 mm

V5 - 1850 mm bis 2040 mm



Montage:

analog LuxTLS 150 - 250
